簡要描述：PTHC動態溫度控制系統主要應用于反應釜高精度溫度控制，以及材料測試中的溫度條件模擬，擁有寬廣的溫度范圍和強勁的升降溫速率。
產品型號：PTHC產品產地：上海更新時間：2025-03-27訪 問 量：7351詳細介紹

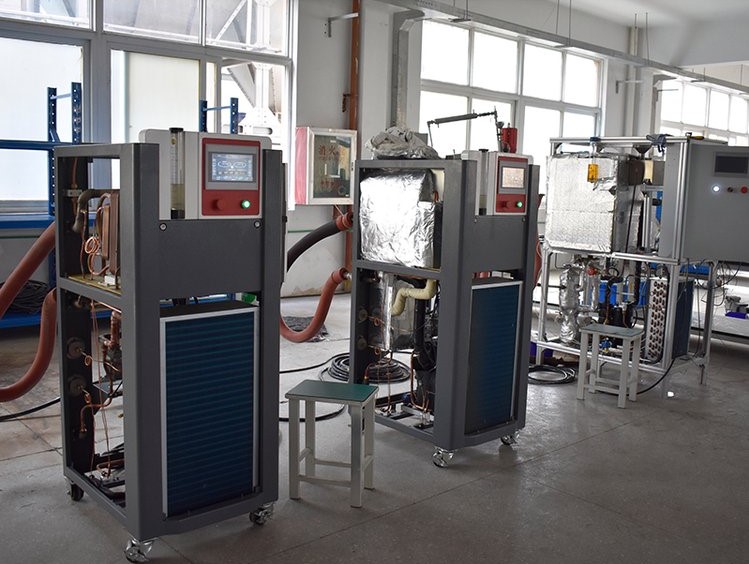

PTHC動態溫度控制系統主要應用于反應釜高精度溫度控制，以及材料測試中的溫度條件模擬，擁有寬廣的溫度范圍和強勁的升降溫速率。該系列可提供 -80-250℃的溫度控制范圍，配套反應釜，特別適用于快速放熱和吸熱的化學反應試驗。特別適用于新能源汽車電池包的性能測試，流速大，確保外部系統快速換熱；自潤滑磁耦合循環泵，適用于各類試驗要求，并可延長使用壽命。配套彩色觸摸屏，指尖輕松完成操作，可直接顯示多種參數，包括設備自身性能參數和外部控制參數。
PTHC動態溫度控制系統的技術參數
| 型號 | PTHC-A25 | PTHC-A35 | PTHC-A55 | PTHC-A75 | PTHC-A100 | PTHC-A150 | PTHC-A250 | PTHC-A350W | PTHC-A500W | ||||||||||
| 制冷加熱方式 | 制冷：蒸汽壓縮式制冷，加熱：電加熱 | ||||||||||||||||||
| 主要應用 | 本產品適用于需要快速加熱和降溫的外部應用，夾套反應釜、熱沉溫度的控制，制藥行業中的低溫蒸餾、精餾、萃取等設備中。 | ||||||||||||||||||
| 溫度范圍 | -10°C~ 200°C（空載） | ||||||||||||||||||
| 加熱功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 35 | 50 | ||||||||||
| 制冷量 kW | 20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 35 | 50 | |||||||||
| -5℃ | 1.4 | 2 | 3.2 | 4.2 | 6.1 | 8.5 | 14 | 20 | 28 | ||||||||||
| 循環泵流量 L/min | 20 | 30 | 30 | 50 | 50 | 90 | 140 | 200 | 300 | ||||||||||
| 循環泵揚程 bar | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | ||||||||||
| 控制系統 | PLC控制器，智能PID控溫模塊 | ||||||||||||||||||
| 控溫模式 | 設備出口溫度控制/設備出口溫度與反應物料溫度的溫差控制，選配：物料溫度控制 | ||||||||||||||||||
| 通信協議 | MODBUS RTU 協議 RS 485接口 | ||||||||||||||||||
| 外部輸入 | 外置測溫傳感器端口、USB數據接口 | ||||||||||||||||||
| 溫度反饋 | 設備導熱介質溫度反饋PT100 （進口溫度、出口溫度），控物料設備包含物料溫度傳感器 | ||||||||||||||||||
| 溫控精度 | 介質溫度 | ±0.5℃ | |||||||||||||||||
| 反應物料 | ±1℃ | ||||||||||||||||||
| 制冷配件 | 壓縮機 | 泰康全封閉活塞壓縮機 | 艾默生谷輪渦旋壓縮機 | ||||||||||||||||
| 膨脹閥 | 丹佛斯/艾默生熱力膨脹閥 | ||||||||||||||||||
| 電磁閥 | 卡士妥/艾默生/丹佛斯電磁閥 | ||||||||||||||||||
| 蒸發器 | 丹佛斯/高力/寶得板式換熱器 | ||||||||||||||||||

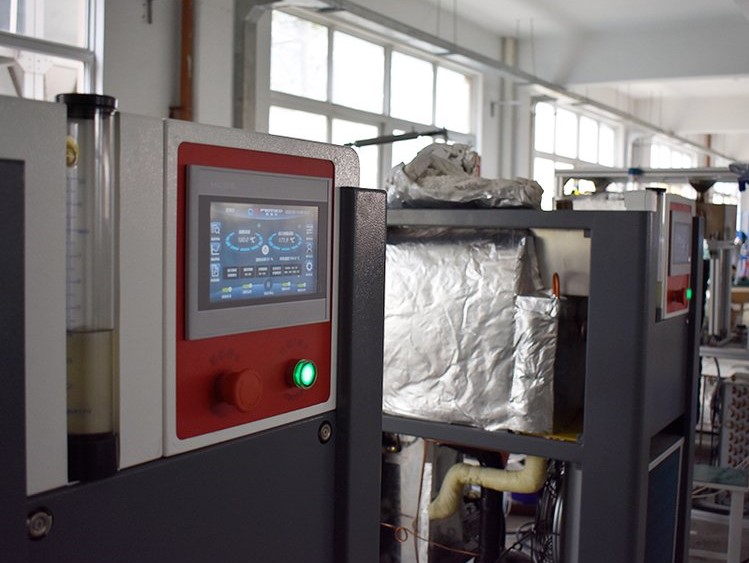

| 操作面板 | 7英寸彩色觸摸屏，溫度曲線顯示、記錄 | ||||||||||||||||||
| 安全防護 | 具有自我診斷功能；多項報警保護：循環泵故障、壓縮機過熱、壓力過高、壓力過低、過流、超溫、缺相、相序等保護功能 | ||||||||||||||||||
| 密閉循環系統 | 整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。 | ||||||||||||||||||
| 制冷劑 | R404A | ||||||||||||||||||

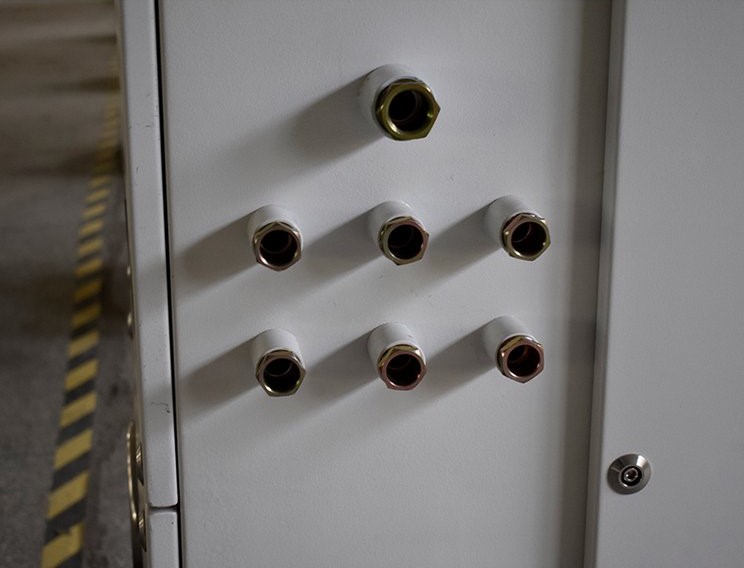

| 接口尺寸 | G1/2 | G3/4 | G3/4 | G1 | G1 | G1 | DN32 | DN40 | DN50 | ||||||||||
| 水冷型 水溫 20℃ |
型號 | 型號后綴W | |||||||||||||||||
| 流量 | 0.6m³/h | 0.9m³/h | 1.3m³/h | 1.8m³/h | 2.4m³/h | 3.6m³/h | 6m³/h | 8.5m³/h | 12m³/h | ||||||||||
| 壓力 | 2bar~4bar | ||||||||||||||||||
| 接口尺寸 | G3/8 | G1/2 | G3/4 | G3/4 | G1 | G1 | DN32 | DN32 | DN40 | ||||||||||
| 外型尺寸(水）cm | 60×50×120 | 80×55×130 | 80×55×130 | 100*55*155 | 100*70*155 | 100*70*155 | 120*80*190 | 150*100*190 | 150*100*190 | ||||||||||
| 外形尺寸 (風）cm | 60×50×120 | 80×55×130 | 100*55*180 | 100*55*180 | 100*70*180 | 100*70*180 | 150*100*190 | 220*150*225 | 255*150*225 | ||||||||||
| 外殼材質 | 冷軋板噴塑（可選配SUS304材質） | ||||||||||||||||||
| 電源 | ph/v/Hz | 1/220/50 | 3/380/50 | ||||||||||||||||
| 機組配電功率 | 4kW | 6kW | 8.5kW | 11kW | 15kW | 24kW | 35kW | 50kW | 74kW | ||||||||||
| 選配連接管路 | 金屬保溫管、氟膠管、硅膠管 | ||||||||||||||||||
| 選配 | 可選配高溫至300℃型號后綴H | ||||||||||||||||||
| 選配 | 可選配一托多機型，單臺設備可多路輸出，帶多路負載，每路可實現獨立控溫。 | ||||||||||||||||||
| 選配 | 高低溫一體機可選配防爆型（正壓防爆型號后綴PEX，隔爆防爆型號后綴DEX） | ||||||||||||||||||
| 備注 | |||||||||||||||||||
| 1、以上制冷量參數基于冷卻水進水溫度25℃，風冷為環境溫度25℃。 | |||||||||||||||||||
| 2、本公司保留更改上述參數而不另行通知的權力。 | |||||||||||||||||||
